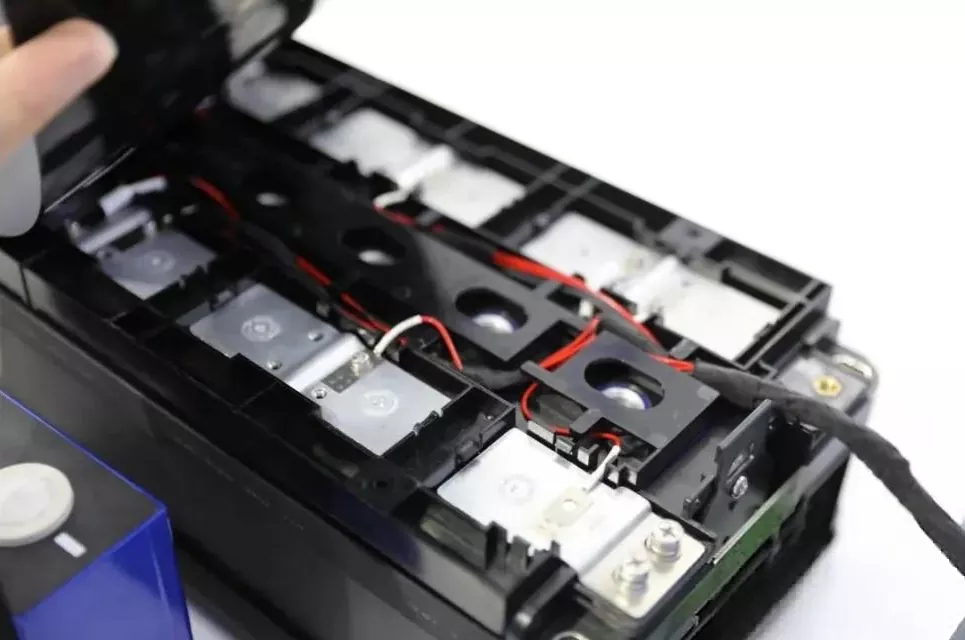

Toiteaku kaabel-CCS

Honflex Electronics pakub Power Battery Pack Cable-CCS-i, mis on aku ühendamise ja haldamise komponent, mis ühendab traditsioonilised kaablid (juhtmed, klemmid, pistikud) siinide, plastist konstruktsioonikomponentide, temperatuuriandurite ja muude elementidega üheks tervikuks. Erinevalt FPC-l (paindlik trükiskeem) põhinevast CCS-ist toetame kohandamist. Modulaarse ja integreeritud disaini kaudu oleme süstemaatiliselt uuendanud varem hajutatud ja korrastamata andurirakmeid. See on põhimoodul aku ohutuse jälgimiseks, oleku hindamiseks ja jõudluse optimeerimiseks.

Kuna südamiku keevitamine ja moodulisisene ühendamine on lõpetatud enne lõplikku kokkupanekut, integreerides kümneid või isegi sadu hajutatud montaažipunkte mitmeks moodulkomponendiks, on tootmisprotsess lihtsustunud ja kohapealsest keevitusest või kehvast montaažist tingitud ümbertöötamise määr on vähenenud.

Power Battery Pack Cable-CCS integreeritud konstruktsioon lahendab tõhusalt traditsioonilise juhtmestiku ja muude torustike häirete ja kulumise probleemid. Kinnitades juhtmed korralikult plastklambritesse, parandab see ruumikasutust ja hõlbustab ka hilisemaid hooldustöid. Lisaks on küpse autotööstuse juhtmestiku protsessi põhjal tarneahel küps ja toorainekulud läbipaistvad, pakkudes ideaalset valikut tootjatele, kes otsivad stabiilset uuendusteed, kuid ei soovi uuele FPC-protsessile üle minna.

Modulaarsed plastist konstruktsioonikomponendid tagavad ühtse isolatsioonikaitse ja mehaanilise kinnituse kaablitele ja ühenduspunktidele, parandades süsteemi vibratsiooni- ja löögikindlust. Tööohutuse tagamine

Struktuur ja omadused:

Modulaarne integreeritud disain integreerib hajutatud sõltumatud pinge proovivõtuliinid ja temperatuuriandurite liinid pistikute ja klemmide kaudu korrapärasesse juhtmestiku komplekti, muutes põhimõtteliselt traditsioonilist koostemeetodit "kõigepealt asetage hajutatud liinid, seejärel ühendage klemmid" ja luues standardsed funktsionaalsed üksused.

2. Ühendus siini ja aku klemmide vahel saavutatakse tavaliselt laserkeevitusega. See ühendus saavutatakse pressimise, keevitamise või ühenduspesa integreerimisega, tagades konstruktsiooni üldise stabiilsuse ja vältides ühe juhtme lõdvenemist.

3. Adaptiivse automatiseerimise uuendamine. Traditsiooniline lahtine juhtmestik tugineb käsitsi kokkupanemisele, samas kui toitepatarei kaabel-CCS on moodulisse integreeritud. Selle korrapärane kuju ja selged liidesed võimaldavad kohaneda suuremal määral automatiseeritud montaažiprotsessidega.

4. Vastavalt kliendi disaininõuetele saab seda kombineerida teiste FPC või PCBA-ga (printed Circuit Board Assembly), et moodustada hübriidintegratsioonilahendus. On olemas skeemid "juhtmestik + isolatsiooniplaat" või "FPC + vaakumvormimine / juhtmestik", mis vastavad erinevatele kulu-, jõudlus- ja ruuminõuetele.

Parameetrid

Rakendus

Projektide puhul, mis on tundlikud kulude ja protsesside üleminekute suhtes, eriti küpsete juhtmestiku toitesüsteemidega akude puhul, saab tõhusust ja töökindlust parandada minimaalsete muudatuste tegemisega. Keskmise ja suurte akumoodulite ja energiasalvestussüsteemide, aga ka kommertssõidukite ja energiasalvestite jaoks võib toiteaku kaabel-CCS olla osa "juhtmestik + FPC" või "juhtmestik + PCBA" tüüpi komposiit-CCS-lahendusest, kasutades ära selle ainulaadseid eeliseid suure voolu ülekandes või teatud tüüpi ühenduses.

Meie pühendumus

Oleme hästi teadlikud väljakutsetest, millega elektriakude tööstus silmitsi seisab, tasakaalustades tõhususe, töökindluse ja kulude vahel. Tuginedes küpsele autode elektriühenduste tehnoloogiale, on see ülioluline. Meie pakutav väärtus ei seisne mitte ainult kõrgekvaliteediliste moodulite pakkumises, mis vastavad grupi standarditele, nagu "Uue energiaaku ühendamise süsteemi (CCS) komponendi tehnilised nõuded", vaid ka tervikliku teenindusvõimaluse omamine, mis hõlmab konstruktsiooni projekteerimist, juhtmestiku protsessi, automaatse koostu integreerimist ja igakülgset testimise kontrollimist. Meist saab teie jaoks usaldusväärne partner akukomplektide projekteerimise ja tootmise uuendamise teel. Kui soovite süveneda kaabel-CCS tehnilistesse üksikasjadesse või võrrelda seda teiste tehniliste teedega, võite igal ajal koostööküsimusi arutada. Võite võtta ühendust asepresidendi Til Dingiga (tel: +86 18750290300, E-post:rding@hon-flex.com) või ärijuht Rick Wang (tel:+86-15959382432, E-post:yhwang@hon-flex.com) või külastage veebisaitilisateabe saamiseks.
