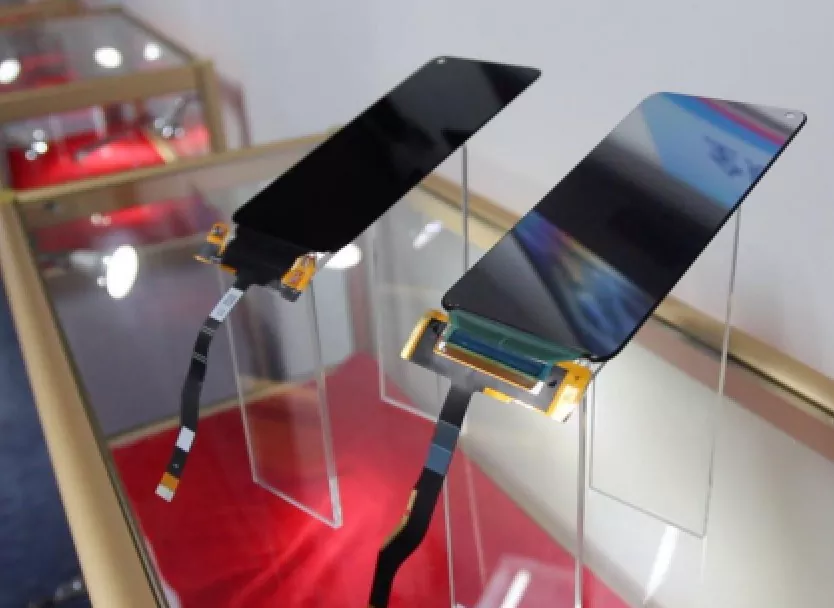

Mobiiltelefoni kuvamoodul Rigid-Flex PCB

Mobiiltelefoni kuvamoodul Rigid-Flex PCB on kriitilise tähtsusega ühenduskandja, mis võimaldab kaasaegsetes nutitelefoni kuvamoodulites kõrget integratsiooni, suurt töökindlust ja kokkupandavust. Kasutades komposiitstruktuuri, kus jäigad alad kinnitavad komponente ja painduv ala läbib dünaamilist painutamist, tagab ahela stabiilsuse, signaali terviklikkuse ja mehaanilise vastupidavuse piiratud ruumis. See on põhiline tehnoloogiline vahend õhemate ja kergemate seadmete jaoks.

Mis on mobiiltelefoni ekraanimoodul Rigid-Flex PCB?

Mobiiltelefoni ekraanimoodul Rigid-Flex PCB on põhiline elektrooniline komponent, mida kasutatakse kaasaegsetes nutitelefonides ekraani ühendamiseks emaplaadiga. See ühendab jäikade PCB-de ja paindlike PCB-de (FPC) omadused, võimaldades suure tihedusega vooluringide paigutust ja mehaanilist voltimist piiratud ruumiliste piirangute raames.

Struktuurikomponendid

1. Jäik sektsioon (jäik PCB)

Pakub stabiilset tugistruktuuri, mis sisaldab kriitilisi kiipe, pistikuid ja draiveri IC-sid.

Tagab kuvamooduli mehaanilise tugevuse ja pikaajalise töökindluse.

2. Paindlik sektsioon (paindlik PCB / FPC)

Painutav ja kokkupandav, kasutatakse ekraani ja emaplaadi vahelise ühenduse loomiseks kitsastes kohtades.

Toetab kolmemõõtmelisi paigutusi, vähendab pistikute arvu ja suurendab signaali terviklikkust.

3. Rigid-Flex disain

Integreerib jäigad ja painduvad sektsioonid sujuvalt ühele tahvlile.

Pakub vooluringilahendust, mis on samaaegselt stabiilne ja paindlik, hõlbustades üliõhukeste seadmete disaini.

Põhistruktuur ja omadused:

1. 3D-marsruutimine: painduvat osa saab voltida või painutada nagu paberit, kasutades täielikult ära telefoni sees oleva vertikaalse ruumi, et voltida selliseid komponente nagu draiveri IC ekraani tagaküljele, võimaldades seeläbi ülikitsaid raame või isegi ilma raamita täisekraani kujundust. See hõlbustab üliõhukese nutitelefoni disaini.

2. Kuvamoodulites kasutatav jäik-flex-plaat on põhikomponent, mis ühendab kuvadraiveri IC-d emaplaadiga. See ühendab painduvate ahelate painutatavuse jäikade plaatide stabiilsusega, moodustades aluse kõrge ekraani ja korpuse suhte ning õhukese ja kerge disaini saavutamiseks.

Peamised jõudluse eelised:

1. Paksuse vähendamine: kõrvaldab jäikade plaatide pistikute ja üleliigsete kattekihtide paksuse, mille tulemuseks on diskreetsete lahendustega võrreldes õhem üldine struktuur.

2. Suurepärane signaali terviklikkus: kasutab suure tihedusega juhtmestiku tehnikaid (nt diferentsiaalpaaride marsruutimist) ja madala dielektrilise kaoga materjale, et edastada stabiilselt kiireid kujutise andmevooge (toetab 4K/8K videot), summutades tõhusalt signaali sumbumist ja elektromagnetilisi häireid, tagades andmete kadudeta edastuse, suure andmesagedusega.

3. Häirekindlus: Võrreldes pikkade painduvate kaablitega, lühendavad jäigad painduvad plaadid signaaliteid ja suudavad tõhusalt isoleerida elektromagnetilisi häireid vase valamise või varjestuskilede kaudu.

4. Konstruktsiooni terviklikkus: jäikade ja painduvate sektsioonide vahelised ühendused moodustuvad pigem sisemise keemilise sadestamise ja plaadistuse, mitte jooteühenduste kaudu. See muudab paindetakistuse ristmikul palju paremaks kui traditsioonilised "FPC + konnektor" või "jäigale plaadile joodetud FPC".

5. Kõrge löögikindlus: integreeritud struktuur minimeerib jooteühenduse rikke riski, tagades stabiilse signaaliülekande isegi kukkumise või vibratsiooni ajal.

6. Toetab dünaamilist painutamist: kokkupandavates telefonides talub see enam kui 400 000 korduvat painutust, säilitades samal ajal elektrilise jõudluse.

Peamised tehnilised parameetrid:

1. Struktuuriparameetrid:

Kihtide arv ja struktuur: tavaliselt 4-6 kihti, kasutades "rigid-flex" konstruktsiooni.

Paksus: Painduv ala tavaliselt 0,1-0,2 mm äärmise õhukeseks; jäiga ala paksus, mis on kavandatud vastavalt komponentide paigaldus- ja marsruutimisnõuetele.

Minimaalne painderaadius: võib olla alla 0,5 mm, sobib kitsastes painutusruumides.

2. Elektriline jõudlus:

Rea laius / ruum: 可达 40 μm - 50 μm, mis vastab suure tihedusega signaali edastamise nõuetele.

Impedantsi juhtimine: Range impedantsi juhtimine (nt 100 Ω ±10%) kiirete diferentsiaalsignaalide jaoks (nt MIPI DSI).

Edastamise ribalaius: toetab kiiret andmeedastust mitme Gbps kanali kohta, mis vastab kõrge eraldusvõime ja suure kaadrisagedusega kuvamisnõuetele.

3. Materjalid ja töökindlus:

Substraat: painduvas osas saab kasutada polüimiidi (PI) või suurema jõudlusega vedelkristallpolümeeri (LCP), kusjuures viimane pakub eeliseid üliõhukese, väikese kadu ja paindetaluvuse osas.

Painde vastupidavus: dünaamilise painde eluea nõue >400 000 tsüklit.

Töötemperatuur: -30 °C kuni +85 °C, mis vastab tarbeelektroonika rangetele kasutuskeskkonna nõuetele.

Rakenduse stsenaariumid

See toode on põhiline ühendus- ja tugilahendus kaasaegsetele nutitelefonide kuvasüsteemidele, mis teenindavad peamiselt tipptasemel telefoniekraane (tavaliselt alla 6,7 ​​tolli), võimaldades kompaktset virnastamist ja kvaliteetset signaaliedastust.

Meie väärtuspakkumine

Oleme spetsialiseerunud tööstusharu juhtivate jäikade painduvate plaatide lahenduste pakkumisele kuvarite omavaheliseks ühendamiseks mobiiltelefonisektoris. Pakume mitte ainult standardiseeritud kõrge töökindlusega tooteid, vaid ka tugevaid võimalusi koostöö kujundamisel, simulatsiooni optimeerimisel ja kohandatud arendusel. Toetudes sügavatele teadmistele täppisskeemide töötlemise, materjaliteaduse, termilise simulatsiooni ja signaali terviklikkuse analüüsi vallas, teeme tihedat koostööd klientidega, et pakkuda täielikku protsessituge – alates kontseptsiooni kavandamisest kuni masstootmiseni –, mis on kohandatud konkreetsete ID-kujunduste, virnastamisarhitektuuride ja kuva jõudluse eesmärkidega. Oleme pühendunud uuendusliku inseneritöö võimendamisele, et aidata klientidel nutitelefoni kuvasüsteemides ruumi ja jõudluse piire nihutada, luues selgemaid ja stabiilsemaid visuaalseid kogemusi, muutes meist teie usaldusväärse põhikomponendi partneri.
